CANCHECKED UNIVERSALKABELBAUM FÜR ANALOGE SENSOREN ANC04

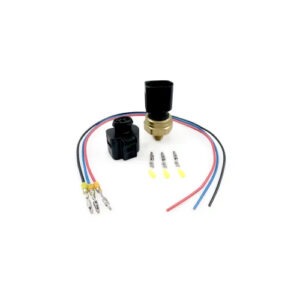

Mit dem ANC04 kannst du mit minimalem Aufwand bis zu vier analoge Sensoren an dein MFD15/28/32 anschließen, ohne dir Gedanken um die Verkabelung oder das Crimpen der Kontakte zu machen. Der ANC04 ist direkt mit den CanChecked Sensoren kompatibel. Sofern du dich beim Anschluss an das von uns definierte Schema hältst, funktionieren die Sensoren NTC01 (NTC Temperatursensor), TCC01 (Typ-K Abgastemperaturwandler), FLP01 (Drucksensor für flüssige Medien) und BST01 (Ladedrucksensor) out of the Box.
Das heißt: Pins in den mitgelieferten Gegenstecker einpinnen, Kabelbaum am Display einpinnen und dann noch die passenden Widgets am Display zuordnen und du bist bereit für die Straße.
Features:
Plug and Play mit CanChecked Sensoren
Einheitliches Farbschema für saubere Verkabelung
Kein Spezialwerkzeug nötig – Pins fachmännisch gecrimpt
300 Zentimeter Länge für jeden Anwendungszweck
Einzelne Stränge für maximale Flexibilität
Ummantelte Stränge für dauerhafte Haltbarkeit
Der ANC04 muss sowohl am Display als auch an den Gegensteckern der Sensoren eingepinnt
werden.
Bitte zuerst die einzelnen Stänge durch die Spritzwand bzw. an die dafür vorgesehenen
Positionen verlegen (Crimps beim Verlegen mit Kreppband schützen, Sensoren noch nicht
pinnen). Bist du so weit kannst du beginnen, die Crimps am Displaystecker bitte nach dem
folgendem Schema einzupinnen.
Beim Einpinnen der Molex Microfit Pins am Displaystecker muss auf die richtige Orientierung geachtet werden! Dabei muss die offene Seite des
Molex Crimps mit beiden Ärmchen des Pins (blau umkreist) in die Richtung der Entriegelungslasche des Molex Steckergehäuses (rot umkreist) zeigen.
In der nachstehenden Tabelle findest du das Pinout zum Einpinnen der Molex Microfit Pins:
Beim Einpinnen der Sensoren ist auf die richtige Farbkodierung zu achten. Die analogen Sensoren werden folgendermaßen gepinnt:
Hier findest du die bebilderte Anleitung direkt auf der CanChecked Seite:
